機床用封閉式調整墊鐵(簡稱墊鐵)廣泛適用于各類金屬切削機床。良好的減振和相當?shù)拇怪睋隙?，使機床穩定于地面。節省安裝費用，縮短安裝周期?？筛鶕?jù)生產隨時調換機床位置，消除二次安裝費用，使機床樓上安裝成為可能?？梢哉{(diào)節機床水平，調節范圍大、方便、快捷。
根據機床配用型式的不同，墊鐵分為基型、A 型和B 型。

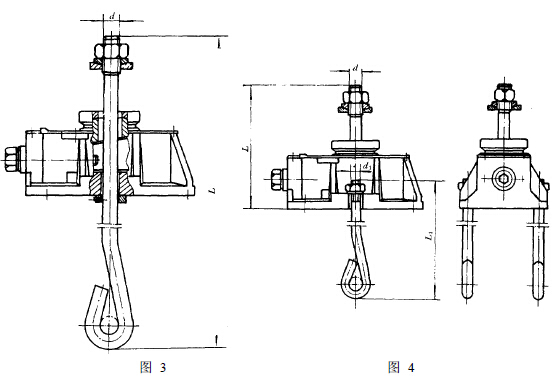

基型為地腳螺栓直接由墊鐵中心通過，將墊鐵與機床固定，可有側頂裝置，其安裝示圖見圖3。
A型為地腳螺栓在墊鐵兩側，墊鐵中心有雙頭螺栓將墊鐵與機床固定，亦可有側頂裝置，其安裝示例見圖4。
B 型無地腳螺栓，墊鐵與機床不固定，無側頂裝置。
調整墊鐵技術要求
1 滑塊材料：規格編號Ⅰ～Ⅲ為GB 9439—88 規定的HT200或強度不小于HT200 的其他金屬材料。規格編號Ⅳ～Ⅵ為GB 11352—89 規定的ZG230–450 或強度不小于ZG230–450 的其他金屬材料。
2 球面體、球面墊、調節螺栓材料為GB 699—88 規定的45 鋼或強度不小于45 鋼的其他金屬材料。
3 底座材料為GB 9439—88 規定的HT200 或強度不小于HT200 的其他金屬材料。
4 地腳螺栓應滿足GB 799 的要求。
5 鋼件表面均應進行發藍處理；鑄件表面應有防銹措施；塑料件不得有裂紋、翹曲、表面起泡及明顯凸凹不平現象。
6 主要聯結部位的螺紋精度按GB 197—81 中規定的內螺紋7H 級、外螺紋6g 級。
7 所有運動部位運動應平穩、靈活?？蛰d時旋轉調節螺栓，施力手感均勻。
8 外觀平整、光潔，不得有磕碰痕跡。
標志、包裝及貯存
1 應在墊鐵明顯位置顯示產品標志。產品標志的內容如下：
a) 產品名稱、型號；
b) 制造廠名、廠址；
c) 出廠日期、制造編號。
2 墊鐵用木箱包裝，應有防潮、防磕碰措施。箱內應附產品合格證。
3 包裝箱上應有產品名稱、型號、制造廠名、出廠日期、毛重等標記。
4 產品應放置在干燥的室內。
| ||
| |
